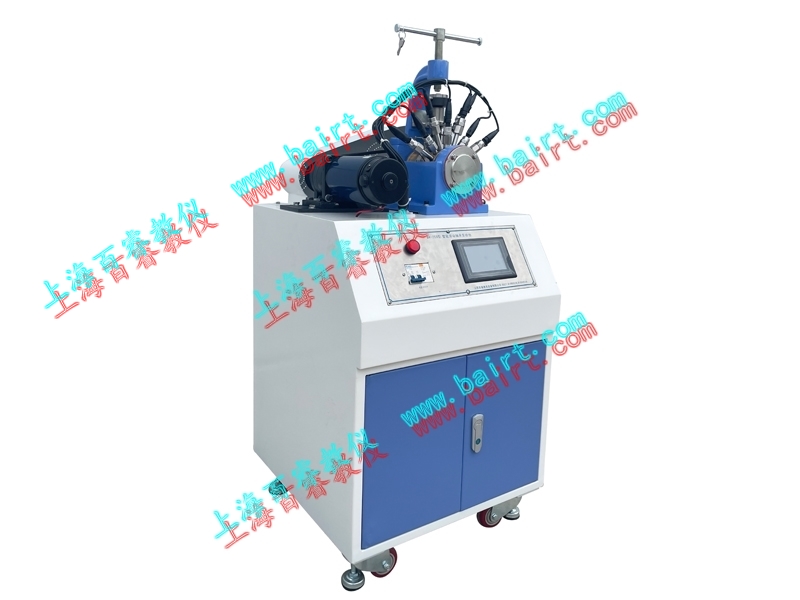

BR-ZCS（I）型液體動壓滑動軸承分析實驗臺

一、概  述：
     軸承分為滾動軸承和滑動軸承?；瑒虞S承工作表面的摩擦狀態有液體摩擦和非液體摩擦之分。液體潤滑軸承要形成液體摩擦狀態，必須具備一定條件。根據潤滑膜形 成原理的不同，液體潤滑軸承分為液體動壓潤滑軸承和液體靜壓潤滑軸承。本實驗臺應于徑向加載的液體動壓潤滑軸承的實驗。
二、實驗臺功能與性能 ：
     本實驗臺主要用于高等院校機械類專業開設“滑動軸承實驗”。 通過實驗，主要使學生了解軸承與轉軸間隙中的油膜在圓周方向的壓力分布和在軸向方向的壓力分布規律。在實驗中，能夠觀察徑向滑動軸承液體動壓潤滑的形成過 程和摩擦狀態；測定和繪制徑向滑動軸承周向油膜壓力分布曲線；觀察徑向滑動軸承軸向油膜壓力分布情況； 了解徑向滑動軸承的摩擦系數f的測量方法和摩擦特性曲線的繪制方法；觀察載荷和轉速改變時油膜壓力的變化情況。
★設備新增有遠程通訊協議模塊，可以實現：
遠程教學功能：
1)實時老師與學生一對一遠程教學，遠程交流功能；
2)廠家與設備管理員實時進行設備的操作、維護指導；
實驗室管理功能：
1)設備配有實驗室管理系統軟硬件一套，實現管理員一人一賬號模式，通過手機APP通訊協議，可以不限距離，10人以上的管理員進行設備管理功能，包括：設備操作過程錄制（自動啟動）、回放、以及設備關機狀態下自動啟動紅外報警功能。
三、實驗臺主要技術參數:
試驗軸承  軸承內徑D = 60 mm
有效寬度B = 120 mm，
粗糙度Ra = 1.6
材料 ZCnSn5P65Zn5（ZQSn6-6-3）
主軸  直徑d=650mm，材料  40Cr  ，淬火，磨光，HRC48-50
加載范圍0-5000 N
測力桿上測力點距軸承中心距離  L= 16.5 mm
測力傳感器：5kg
油壓表量程0-0.6 MPa
潤滑油動力黏度0.34 Pa.So （68號機油，20°C）
電機功率355 W
調速范圍 0-1500 r／min
實驗臺重量：80kg
BR-ZCS（I）型液體動壓滑動軸承分析實驗臺配置清單
